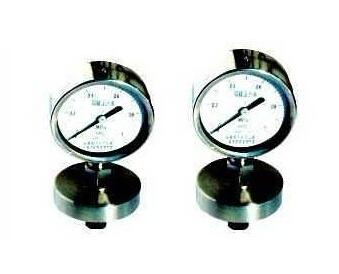

- 商品名稱：YPF防腐膜片式壓力表
- 添加時間：2022-07-25 18:06:48
介紹：
1、概述
YP系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體，氣體等各種介質的壓力和負壓；VPF系列防腐膜片式壓力表可用于測量具有腐蝕性液體，氣體等各種介質的壓力和負壓。
2、結構原理
結構：膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。
原理：膜片式壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的 壓力清楚地在刻度盤上指示出來。
3、技術參數
| 型 號 | 測量范圍（MPa） | 準確度等級 | 備 注 |
| YP-100 | 0-0. 1；0-0.16;0-0.25; 0-0. 4;0-0.6;0-1;0-1.6; 0-2.5;-0.1—0； -0.1—0.06 | 2．5 | 一般 |
| YPF-100 | 防腐 | ||
| YP-150 | 一般 | ||
| YPF-150 | 防腐 |
4、外形尺寸
| 型 號 | D | H | h |
| YP-100 YPF-100 | Ф100 | 61 | 69 |
| YP-150 YPF-150 | Ф150 | 88 | 75 |
