- 商品名稱：熱電偶用補償導線與補償電纜
- 添加時間：2022-08-01 15:12:18
適用范圍
補償導線與補償電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜。用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。補償導線與補償電纜分為延長型與補償型兩種。
延長型與補償型的特性比較
特性 | 優點 | |
延長型 KX、EX、 JX、TX、 NX | 合金絲線芯的名義化學成分與熱電動勢值與配用熱電偶絲相同 | 1.在寬的溫度范圍內保證高精度 2.選擇適當的絕緣材料,可擴大溫度范圍 |
補償型 BC、RC、 SC、KC、 NC | 合金絲線芯的名義化學成分與熱電動勢值與配用熱電偶絲不同,但其熱動勢在0℃～100℃或0℃～200℃時與配用熱電偶熱電動勢值相同 | 1.價格便宜 2.在較窄的使用溫度范圍適當選擇材料,能得到與延長型同等程度的高精度 |
補償導線與補償電纜型號
型號 | 配用熱電偶分度號 | 配用熱電偶 | 補償導線及電纜線芯 | |
正級 | 負級 | |||
SC | S | 鉑銠10-鉑 | Cu | Cu-Ni合金 |
RC | R | 鉑銠13-鉑 | Cu | Cu-Ni合金 |
KC | K | 鎳鉻-鎳硅 | Cu | Cu-Ni合金 |
KX | Ni-Cr合金 | Ni-Si合金 | ||
EX | E | 鎳鉻-銅鎳 | Ni-Cr合金 | Cu-Ni合金 |
JX | J | 鐵-銅鎳 | Fe | Cu-Ni合金 |
TX | T | 銅-銅鎳 | Cu | Cu-Ni合金 |
NC | N | 鎳鉻硅-鎳硅 | Fe | Cu-Ni合金 |
NX | Ni-Cr-Si合金 | Ni-Si合金 | ||
補償導線與補償電纜規格
對數 | 標稱截面mm2 | 線芯結構 | |
１～３０ | 0.2 | 0.52 | 7/0.20 |
0.5 | 0.80 | 7/0.30 | |
1.0 | 1.13 | 7/0.43 | |
1.5 | 1.37 | 7/0.52 | |
2.5 | 1.76 | 7/0.41 | |

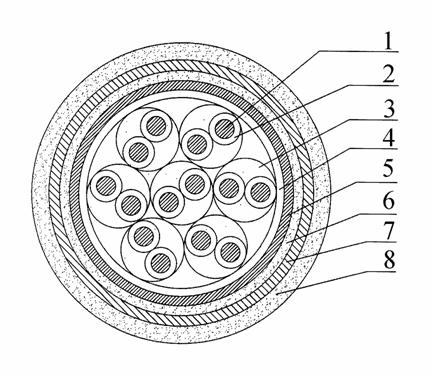

產品結構圖
1-導體 2-絕緣 3-對絞組 4-包帶 5-屏蔽
6-內護層 7-鎧裝層 8-外護套
補償導線與補償電纜規格分類和等級標志
類別 | 標志 | 允差等級及標志 | |
普通級 | 精密級 | ||
一般用 | Ｇ | Ｂ（或省略） | Ａ或Ｓ |
耐熱用 | Ｈ | ||
補償導線與補償電纜的溫度范圍、熱電動勢允差及往復電阻
型號 | 使用分類 | 電線電纜溫度范圍 | 熱電動勢允差 | 熱電偶測量端溫度℃ | 往復電阻在２０℃長度為１m截面積1mm2為不大于Ω | |
精密級 ±uv | 普通級 ±uv | |||||
ＳＣ ＲＣ | Ｇ Ｈ | 0~100 0~200 | 30(2.5℃) - | 60(5.0℃) 60(5.0℃) | 1000 | 0.05 |
ＫＣ | Ｇ Ｈ | 0~100 0~150 | 60(1.5℃) - | 100(2.5℃) 100(5.0℃) | 900 | 0.7 |
ＫＸ | Ｇ Ｈ | -20~100 -40~200 | 60(1.5℃) 60(1.5℃) | 100(2.5℃) 100(2.5℃) | 900 | 1.1 |
ＥＸ | Ｇ Ｈ | -20~100 -40~200 | 120(1.5℃) 120(1.5℃) | 200(2.5℃) 200(2.5℃) | 500 | 1.25 |
ＪＸ | Ｇ Ｈ | -20~100 -40~200 | 85(1.5℃) 85(1.5℃) | 140(2.5℃) 140(2.5℃) | 500 | 0.65 |
ＴＸ | Ｇ Ｈ | -20~100 -40~200 | 30(0.5℃) 48(0.8℃) | 60(1.0℃) 90(1.5℃) | 300 | 0.52 |
注：本表所列允差用微伏表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電偶測量端溫度換算的。
補償導線與補償電纜色別標志
絕緣顏色 | 護套顏色 | ||||||||||
型號 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐熱用 | ||
正級 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 普通級 | 精密級 | 普通級 | 精密級 |
負級 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黃 |
標志示例
● 型號EX,一般用普通級,截面積為1.5mm2,多股軟結構(7/0.52mm)70℃聚氯乙烯絕緣與護套,銅帶繞包屏蔽補償導線。表示為：EX-G-VVRP2 2*1.5(7/0.52)
● 型號TX,耐熱用精密級,截面積1.5mm2,單股線芯,聚全氟乙烯絕緣與護套,銅絲編織屏蔽補償導線。表示為： TX-HS-F46H3P2 2*1.5*1.5
●型號JX,耐熱用普通級,截面積為1.5mm2,10對(20芯)聚四氟乙烯玻璃絲絕緣,鋁塑復合帶總屏蔽,外護層擠包105℃聚氯乙烯補償電纜。表示為:JX-H-F4V105P3 10*2*1.5
